圆形摇摆筛工作原理结构图

摇摆筛是一种仿人工摇动的低频旋振筛，其原理是瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成（螺旋运动），即可调节偏心距的激振器产生了非线性三维运动，物料也产生同样的近似手动作业的运动，从而达到筛分之目的，再配合筛分附件可获得更加理想的筛分效果适合于圆形状、圆柱状、片状、乃至 于规则形状易堵网且需要精细筛分的物料。

圆形摇摆筛型号参数

圆形摇摆筛型号主要有GFBD-600、GFBD-1000、GFBD-1200、GFBD-1600、GFBD-2000、GFBD-2400、GFBD-2600、GFBD-3200等，根据筛分物料、行业不同，有多种型号可选。

应用范围：食品行业、医药行业、化工行业、其它行业等。

应用物料：柠檬酸、奶粉、淀粉、糖、维他命、香料、茶叶、饲料、塑料、橡胶、化肥、糖盐业、再生资源、EPS、PVI 、PVC、树脂等。

圆形摇摆筛安装要求

1. 设备安装时，须依照供需双方共同确认的现场相关接口尺寸与安装方式及有关技术要求进行；

2. 设备安装前，首先按照装箱单检查零部件是否齐全或损坏，其中，动力转换装置（曲轴箱）自出厂之日起，若超过六个月时，应对各轴承等转动件须重新拆洗和组装并换上相应牌号的新润滑脂；

3. 设备安装应按照安装图进行，并根据设备大小与重量确定一次或分项吊装。吊装时应按指定位置起吊，严禁将吊具直接挂在驱动电机上吊运整台设备；

4. 设备钢结构支架须水平安装在基础上，然后，根据有关技术要求与基础预埋件栓接或焊接；

5. 设备安装时，应保证运动动体（设备上部）与料斗、溜槽等非运动件之间预留150～200mm的空间，确保设备正常运行和起停时不发生碰撞现象。

6.设备进、出料口如需封闭联接，应采用柔性联接，不得使用硬性材料等固定联接，否则将对联接管道或设备造成严重损伤；

7. 设备橡胶弹簧按自由高度进行选配，橡胶弹簧应为同一生产商同一规格的同一批产品。

您的位置： 首页 > 新闻资讯 > 圆形方形摇摆筛工作原理结构图型号参数及安装要求

圆形方形摇摆筛工作原理结构图型号参数及安装要求

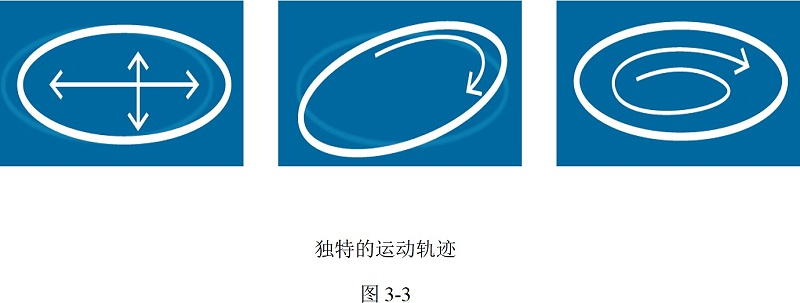

摇摆筛是一种仿人工摇动的低频旋振筛，其原理是瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成（螺旋运动），即可调节偏心距的激振器产生了非线性三维运动，物料也产生同样的近似手动作业的运动，从而达到筛分之目的，再配合筛分附件可获得更加理想的筛分效果适合于圆形状、圆柱状、片状、乃至 于规则形状易堵网且需要精细筛分的物料。

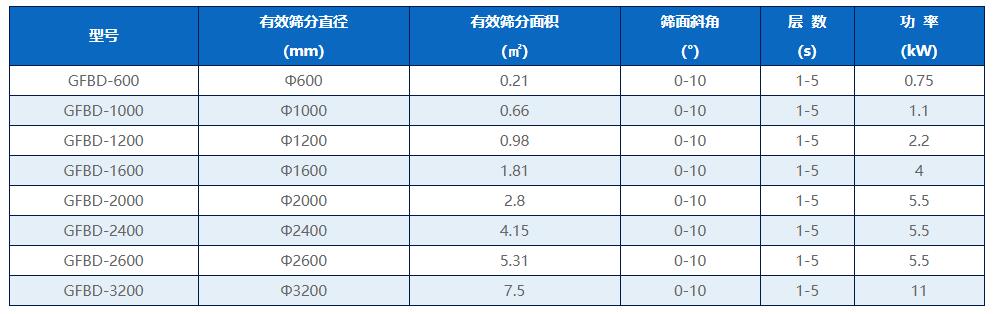

圆形摇摆筛型号参数

圆形摇摆筛型号主要有GFBD-600、GFBD-1000、GFBD-1200、GFBD-1600、GFBD-2000、GFBD-2400、GFBD-2600、GFBD-3200等，根据筛分物料、行业不同，有多种型号可选。

应用范围：食品行业、医药行业、化工行业、其它行业等。

应用物料：柠檬酸、奶粉、淀粉、糖、维他命、香料、茶叶、饲料、塑料、橡胶、化肥、糖盐业、再生资源、EPS、PVI 、PVC、树脂等。

圆形摇摆筛安装要求

1. 设备安装时，须依照供需双方共同确认的现场相关接口尺寸与安装方式及有关技术要求进行；

2. 设备安装前，首先按照装箱单检查零部件是否齐全或损坏，其中，动力转换装置（曲轴箱）自出厂之日起，若超过六个月时，应对各轴承等转动件须重新拆洗和组装并换上相应牌号的新润滑脂；

3. 设备安装应按照安装图进行，并根据设备大小与重量确定一次或分项吊装。吊装时应按指定位置起吊，严禁将吊具直接挂在驱动电机上吊运整台设备；

4. 设备钢结构支架须水平安装在基础上，然后，根据有关技术要求与基础预埋件栓接或焊接；

5. 设备安装时，应保证运动动体（设备上部）与料斗、溜槽等非运动件之间预留150～200mm的空间，确保设备正常运行和起停时不发生碰撞现象。

6.设备进、出料口如需封闭联接，应采用柔性联接，不得使用硬性材料等固定联接，否则将对联接管道或设备造成严重损伤；

7. 设备橡胶弹簧按自由高度进行选配，橡胶弹簧应为同一生产商同一规格的同一批产品。

方形摇摆筛工作原理结构图

筛机启动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，期间，小于筛面孔径的物理通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，从而完成筛分工作。

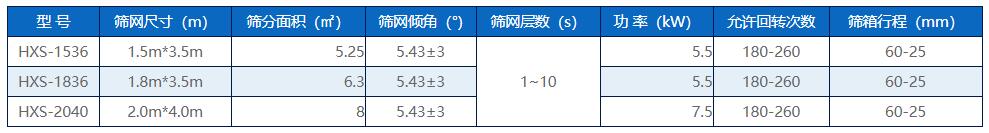

方形摇摆筛型号参数

方形摇摆筛型号主要有HXS-1536、HXS-1836、HXS-2040等，根据筛分物料、行业不同，有多种型号可选。

应用范围：建材、选矿、冶金、化工、磨料、食品等行业等。

应用物料：干粉砂浆、机制砂、天然砂、石英砂、珍珠岩、白云石、方解石、钾长石等各种石粉和矿粉；冶金、金属粉末、矿物粉末、食品、白糖、盐、磨料、饲料等行业的分级。
