叠层筛又称叠层振动筛、高频叠层振动脱水筛是高服机械针对铁矿、钛铁矿、钨矿、锡矿、钽矿、铌矿、煤矿的选矿分级设备脱水设备,叠层高频振动细筛具有筛分效率高、处理能力大、结构紧凑合理、占地面积小、功耗低等特点，分离粒度小至0.074mm，用于精矿粒度控制与分级。

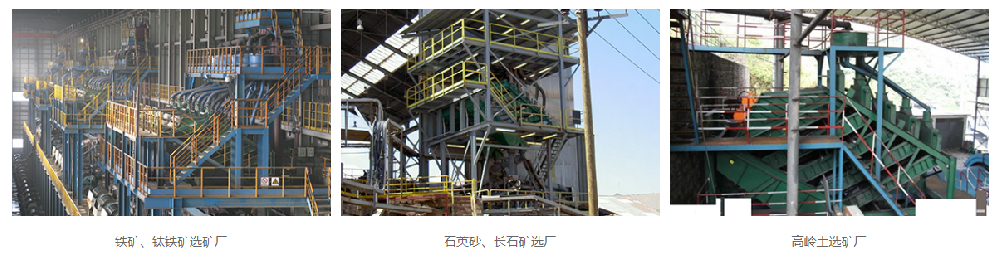

叠层筛应用行业

铁矿、钛铁矿选矿厂：用于精矿粒度控制与分级。高频振动细筛的筛分效率高，筛下产物正富集效果显著，从而提高了精选入选品位（可同比提高精矿品位1%～3%）。由于分级效率提高，精矿平均粒度增粗，从而使精矿过滤条件改善，滤饼水分降低0.5%～1%。

钨、锡、钽、铌矿选矿厂：这类矿石较脆，比重大，可用高频振动细筛代替螺旋分级机、旋流器分级，或与它们组合分级，可显著降低有用矿物过粉碎，提高选矿效率，使回收率提高8%～15%，同时使磨矿系统的处理能力提高约20～30%以上。

玻璃原料石英砂、长石矿选厂：石英砂棒磨产品粒级宽，棱角多，属难筛物料，采用高频振动细筛可稳定生产出合格产品。

高岭土选矿厂：用于控制最终产品粒度或高梯度磁选机前隔粗。

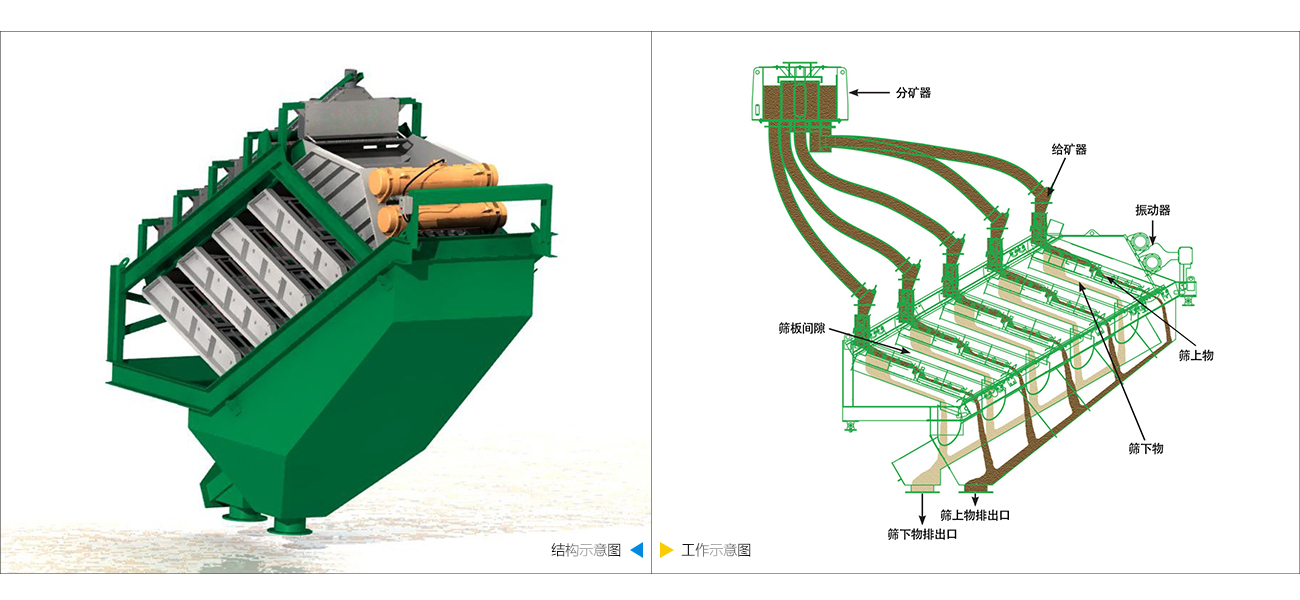

叠层筛工作原理

叠层筛是由两台运动方向相反的电振动器带动筛框做直线运动，两台电振动器作用到筛框上的合力通过筛框的重心。因此筛框上各点的激振力大小一致。矿浆从分矿器上部或下部给入，经分矿器均匀分成多路，再经给矿软管分别进入多个给矿器。给矿器把矿浆均匀地洒在筛面上端。筛面上的物料由于连续受到高频率小振幅的振动，在倾斜的筛面上做作连续的跳跃，使物料分散，细粒物料在调匀的过程中透过筛孔称为筛下产品，而大于筛孔的物料在倾斜的筛面上作连续的向前跳跃，最后跳出筛网成为筛上产品。

高频叠筛与单层高频振动细筛相比不同点是：多个筛框重叠在一起由2个电振动器带动做直线运动，筛框上各点的受力大小一样，提高筛分效率的同时还延长了设备的使用寿命。叠层振动筛具有筛分效率高、处理能力大、结构紧凑合理、占地面积小、功耗低等优点。

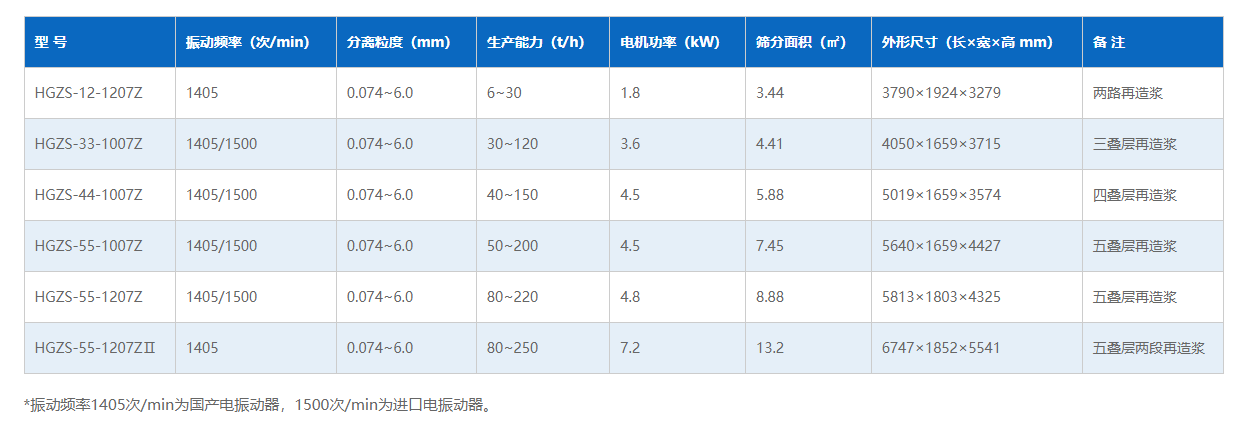

叠层筛技术参数
